■ 온도보상도선이란?
열전대에 의한 온도측정 방법에 사용되는 특수전선으로서 열전대와 동일 재질로 된 도선에 의해서 계측기 단자까지 연장시켜 사용 하는 것이 Extension wire(cable) 이다. 이 경우 열전대 재료가 대단히 고가이기 때문에 길게 사용하기 위해서는 많은 비용이 필요 하고, 경로에 유도 및 그밖의 장애가 있을 경우 정밀도가 떨어지는 문제가 있다.
이에 평상시 온도를 포함한 온도 범위에 있어서 열전대와 같은 열기전력 특성을 갖고있는 상대적으로 저렴한 2개 종류의 도체를 한 쌍으로해서 절연 및 각종 피복을 한것이 Compensation wire입니다.
보상도선(Extension & Compensating Wire)은 열전대를 연장한 것과 같은 동일한 효과로 온도를 보상할 수 있고, 사용환경 주변조
건에 따라 저온용, 고온용, 내습용, 내유용, 내굴곡용 등의 복합조건에 맞추어 절연 및 피복재료를 바꾸어 경로의 여러가지 장애를 방 지하고, 정확한 온도를 측정할 수 있게한다.

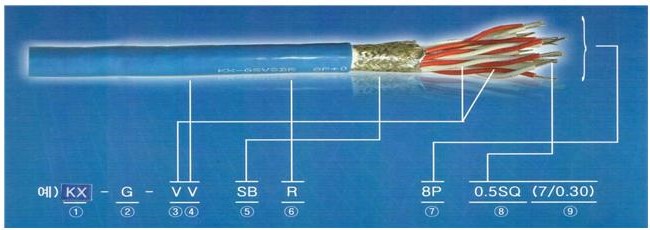

※ 보상도선에는 사용 목적에 따라 절연체, 시스의 종류, 차폐의 종류, 심선의 종류등이 있고 다음과 같이 표시 합니다.
1. 보상도선의 종류
VX, RX, SX, KX, WX, BX, EX, JX, TX
2. 사용구분 5. 차폐의 유무 G : 일반용보통급 N(무인) : 차폐없음
GS : 일반용정밀급 S : 연동선 편조
H : 내열용보통급 SB : 주석도금 편조
HS : 내열용정밀급 AM : 알루미늄마닐라 테이프
3.4 절연 및 쉬스의 재질 6. 형 상
V : 비닐 F : 평형 Type
HV : 내열비닐 R : 원형 Type
E : 폴리에틸렌
F : 테프론(FEP) 7. 선심 구성
SR : 실리콘고무 P : 페어
G : 글라스사편조
8. 도체 규격 9. 도체 구성
SQ : mm² 소선수 / 소선경 (mm² Ø)

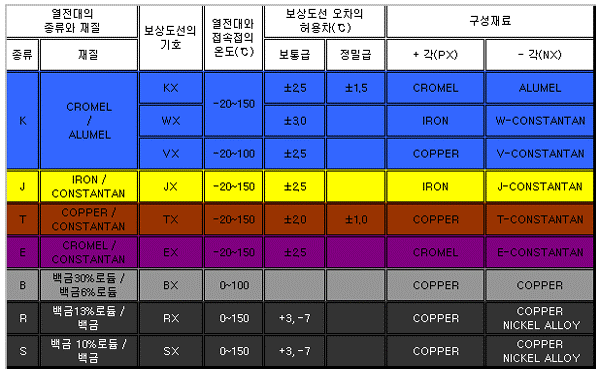

■ 보상도선의 특성표

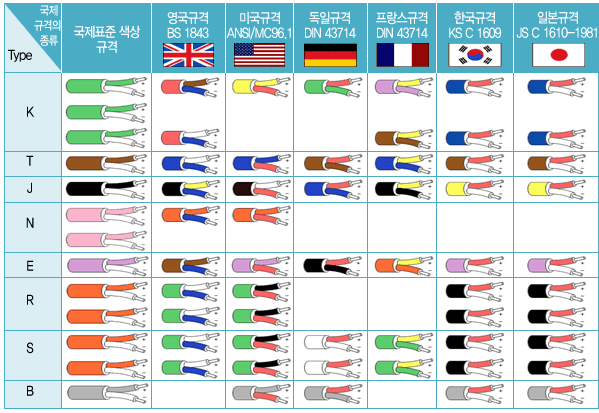

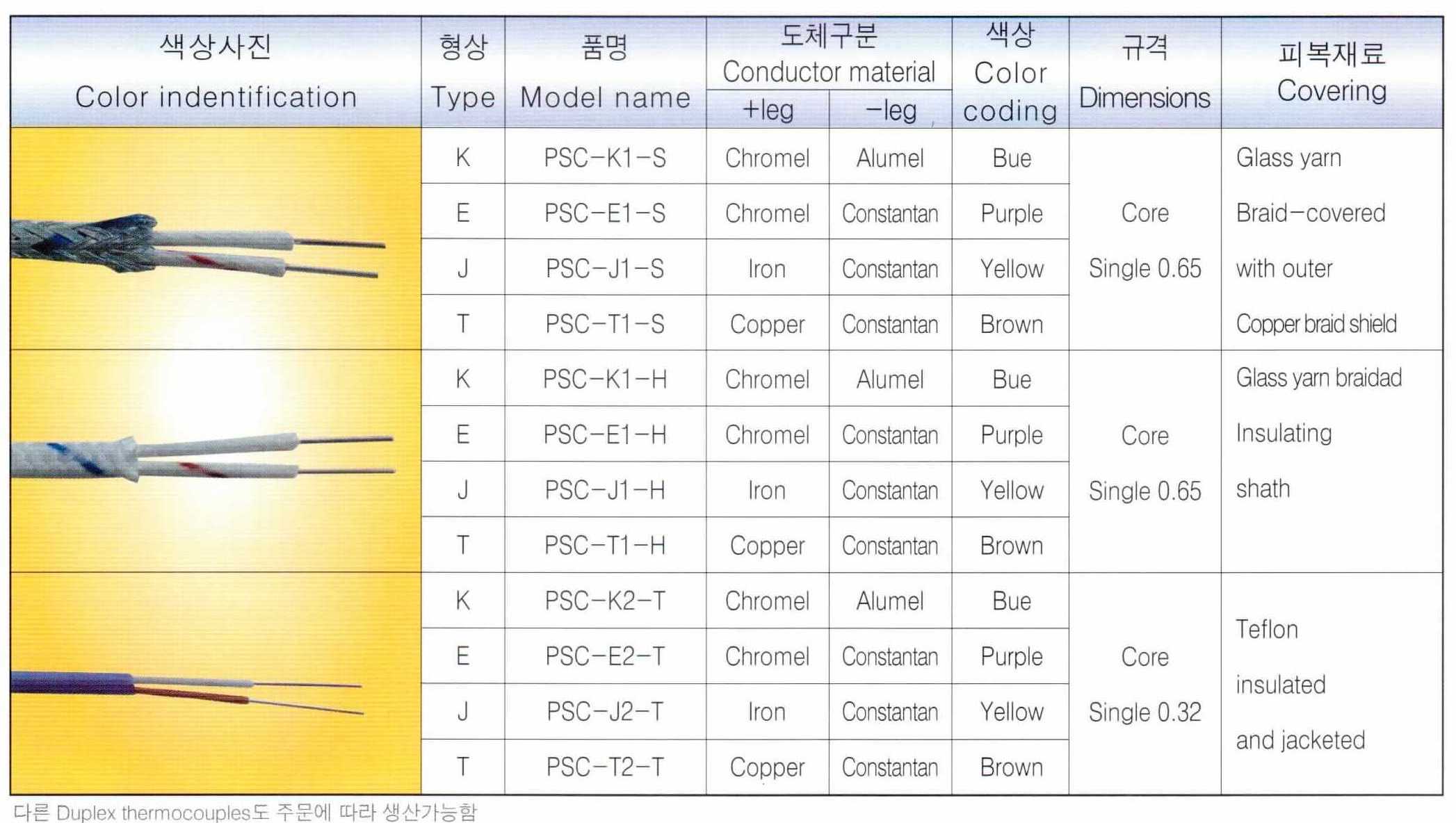

■ 보상도선의 국가별 색상표 ■ 열전대선 (Thermocouple Duplex Wire)

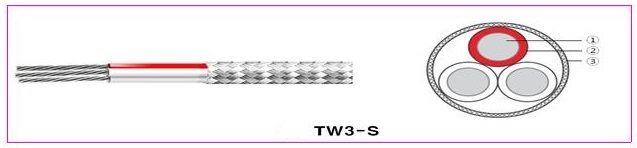

■ 측온 저항센서 리드선 (Teflon & Shield) / RTD Lead Wire
1. 구 조 (1). 도 체 : 주석도금 연동선 (2). 절연체 : 테프론(FEP), 색상(1core: 적색 , 2core: 백색) (3). 차 폐 : 주석도금 편조
2. 적용범위
* Thermocouple은 온도에 따른 전압(㎶)의 변화를 이용한다면, RTD는 온도에 따른 저항값(Ω)의 변화를 이용하는 온도측정 방법이다. 백금 측온저항계(PT100Ω)를 이용한 3Wire가 공업용으로 널리 사용된다.
3. 제품규격
|
